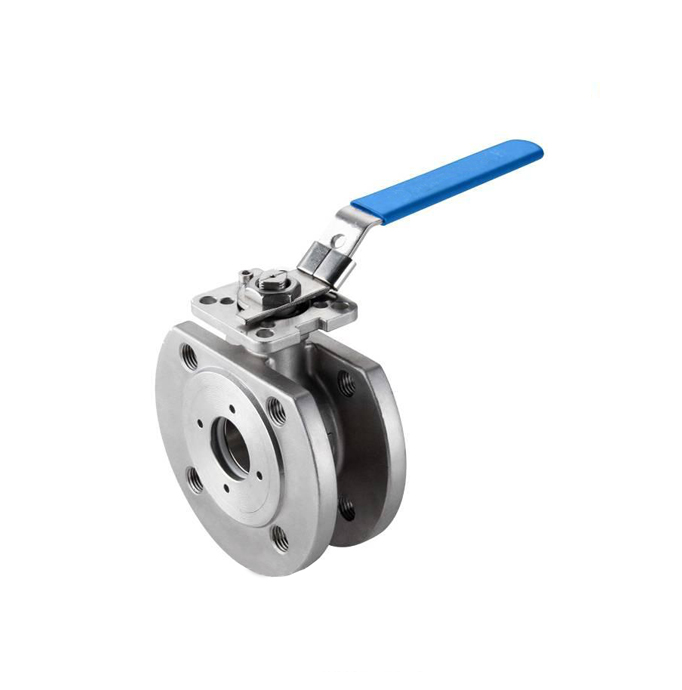

產品名稱：進口超薄型對夾球閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
margin: 0px; padding: 5px 10px; border: 1px solid rgb(221, 221, 221); text-align: left; word-break: break-all;">26
進口超薄型對夾球閥說明:
進口超薄型對夾球閥超薄球閥的關閉部分繞閥體中心線旋轉開啟和關閉，密封件嵌入不銹鋼閥座內，金屬閥座的端部裝有彈簧，當密封面磨損或燒壞時，彈簧推動閥座和球體形成金屬密封。具有獨特的自動泄壓功能。當閥腔內介質的壓力超過彈簧的預緊力時，出口端的閥座就從球體上退離，達到自動泄壓的效果，泄壓后閥座自動復位。
進口超薄型對夾球閥應用:
適用于水、溶劑、酸、天然氣等一般工作介質，也適用于氧氣、過氧化氫、甲烷、乙烯等工作條件較差的介質。，廣泛應用于各種行業。
進口超薄型對夾球閥設計標準:
設計和制造標準按照:DIN3357EN12516-1；
連接端尺寸按照：DINEN1092-1；
檢驗和測試按照:DIN3230EN12266；
防火設計按照：API607ISO10497；
平臺標準：ISO5211

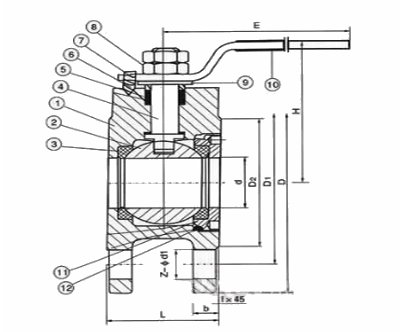

進口超薄型對夾球閥結構圖:
進口超薄型對夾球閥技術參數:
| 閥體形式 | 直通鑄造超短閥 |
| 公稱通徑 | DN15～150mm |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
| 法蘭標準 | JIS、ANSI、GB、JB、HG等 |
| 連接形式 | 法蘭式、對夾式 |
| 壓蓋型式 | 螺母壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
進口超薄型對夾球閥零件材料:
| 序號NO | 零件名稱 | 材質 | |
| 1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
| 7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
| 8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
| 9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
SIZE | 1/2 | 3/4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 上一篇：進口三片式焊接球閥下一篇：進口不銹鋼法蘭球閥
